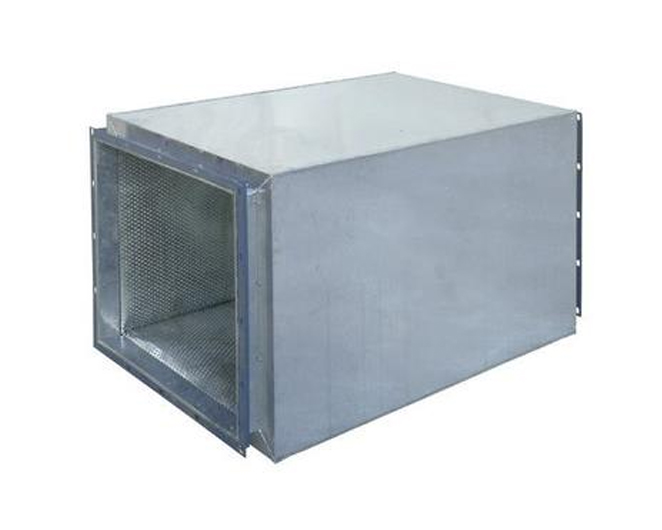

微穿孔板式消声器

微穿孔板理论在抗喷阻消声器设计中的应用

利用微穿孔板声学结构设计制造的消声器种类很多，主要型为抗喷阻型消声器。该型式消声器是用不锈钢穿孔薄板制成，因该九台消声器是用于石化单位，空气腐蚀性比较大，故穿孔板后的空气层内填装的吸声材料为耐腐蚀金属软丝布。利用吸声材料的阻性吸声原理，进一步达到降噪消声的作用，多叶排烟口厂家整理！

其吸声系数高，吸收频带宽，压力损失小，气流再生噪声低，且易于控制。为获得宽频带高吸收效果，一般用三级微穿孔板结构。微穿孔板与外壳体之间以及微穿板之间的空腔尺寸大小按需要吸收的频带不同而异，低频腔大（150～200mm）,中频小些(80～120mm），高频更小些（30～50mm），双层结构的前腔深度一般应小于后腔，前后腔深度之比不大于1：3，前部接近气流的一层微穿孔板穿孔率应高于后层，为减小轴向声传播的影响，可在微穿孔板消声器的空腔内每隔500mm左右加一块横向隔板。试验证明，微穿孔板消声器不论是低频、中频、高频消声性能实测值比理论估算值要好。且消声量与流速有关，与消声器温升无关，当流速达到70米/秒时，一般其它型式消声器已无法解决噪声问题，而微孔型消声器可承受70m/s气流速度的冲击，仍有15dBA以上的消声器。这也是微孔消声器优于一般消声器一个重要特点。
